El artículo 318-1 del Código Eléctrico Nacional indica: Un sistema de bandejas para cables es una unidad o conjunto de unidades o secciones y forma un sistema estructural rígido, utilizado para soportar cables. Los sistemas de bandejas para cables incluyen: escaleras , canales ventilados o no ventilados , bandejas de fondo sólido y otras estructuras similares.
La escalerilla es una estructura metálica prefabricada consistente en dos rieles laterales conectados por miembros transversales o travesaños. La altura de los rieles va de 6 cm a 15 cm. La distancia entre travesaños de 15 cm a 30 cm. El ancho útil de 15 cm a 120 cm.
La bandeja de fondo perforado o de fondo sólido es una estructura metálica prefabricada que posee ventilación en el fondo o no, dependiendo de los requerimientos.El canal es una estructura metálica prefabricada, hecha de una sola pieza, la cual puede o no tener ventilación en el fondo y que permite tender menos cables que la anterior.

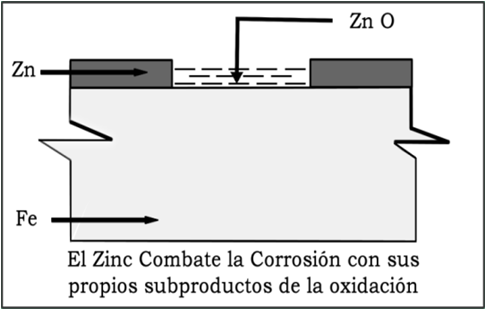

Recubrimientos de Zinc La capa protectora de zinc que ofrece Cabletray ® viene en tres formas básicas: Electro galvanizada. Pre galvanizada. Galvanizada en caliente después del ensamblaje. En todos los casos el zinc protege el acero en primer lugar como recubrimiento y en segundo lugar como ánodo de sacrificio en la protección de zonas desnudas tales como bordes, y superficies desconchadas debido a maltratos. La capacidad anticorrosiva del zinc es directamente proporcional a su espesor e inversamente proporcional a la corrosión del medio donde se encuentre. Esto significa que un espesor de 50 µ de zinc en un recubrimiento durarán el doble que 25 µ en un mismo medio. Electro galvanizado (ASTM B633) El electro galvanizado es un proceso mediante el cual una capa de zinc es depositada sobre hierro a través de la electrólisis en un baño con sales de zinc. La capa esta conformada por zinc puro y queda adherida al hierro mediante un excelente lazo metal metal. Un máximo de 13 µ pueden ser aplicadas en forma efectiva por este método. Cuando esta capa queda expuesta al aire y la humedad, el zinc forma una película muy fuerte consistente en una mezcla de óxidos, hidróxidos y carbonatos de zinc. Esta película es de por sí una barrera que evita o al menos frena el subsecuente ataque corrosivo sobre el zinc. La electro galvanización se recomienda en áreas con poca humedad y bajo techo.
Los sistemas portacables en acero de Cabletray ® son fabricados a partir de láminas AISI 1010 formada en frío. Mediante esta técnica las propiedades mecánicas del acero se incrementan permitiendo el uso de chapa de espesores interiores para una misma carga de trabajo y a un mismo tiempo reduciendo la propia carga muerta de la estructura en sí.
La resistencia a la corrosión del acero varía con el recubrimiento protectivo que tenga éste. Nuestros acabados incluyen galvanizado en caliente por inmersión después de fabricado (GCDF) y lámina Pre galvanizada en caliente (LPGC). Otros acabados, tales como, la pintura epóxica y el plastificado pueden ser solicitados por el cliente.
AluminioUtilizamos perfiles extruidos, tanto para la fabricación de rieles y travesaños, como de uniones y sistemas de fijación. La aleación utilizada en este caso es la 6063 con diferentes temples de acuerdo a su uso posterior. En el caso de bandejas de fondo sólido (sección 3) y otras piezas, tales como tapas, etc., la aleación utilizada es la 3003-H14. Ambas aleaciones están libres de cobre.
Las propiedades no magnéticas del aluminio minimizan la caída de voltaje debida a la histéresis y a las corrientes parásitas y proveen un excelente marco para un adecuado aterramiento. El aluminio posee excelentes propiedades anticorrosivas debido a su facultad para formar una capa de óxido protectora que se regenera en el caso de ser desconchada por mal manejo en la instalación. Gran cantidad de los herrajes asociados a un sistema portacables en aluminio son electro galvanizados.
Acero InoxidablePodemos ofrecer nuestros sistemas (rieles, travesaños, uniones, otros herrajes) en acero inoxidable AISI 304 y AISI 316. Ambos son no magnéticos. La utilización de dichos aceros se recomienda en: zonas con altas temperaturas, lugares donde los subproductos de la oxidación son indeseables, por apariencia, necesidad de características estructurales estables, etc.
El tipo 304 se recomienda frente a productos químicos orgánicos y una gran variedad de inorgánicos a temperaturas que van desde las elevadas a las criogénicas. El tipo 316 tiene mejores propiedades anticorrosivas en medios ambientes donde predominan vapores sulfúricos o clorhídricos. Para más detalles consulte con nuestro departamento de ingeniería.
Otros materiales: Podemos ofrecer nuestros sistemas en plástico, fibra de vidrio y aleaciones especiales previa solicitud. Consulte a cabletray ® sobre su problema específico.
El acero Pre galvanizado es producido mediante el pase continuo de láminas provenientes de una bobina de acero dentro de una cuba de zinc fundido.
El espesor de la capa comercial está en el orden de las 20µ por cada cado de la lámina. Es bueno tener en cuenta esto cuando lo comparemos con el galvanizado en caliente después de fabricado.

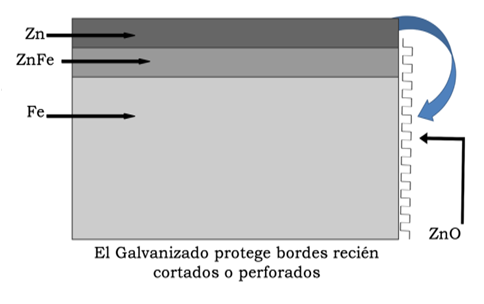

Durante el proceso de fabricación de artículos con láminas Pre galvanizadas, tanto los bordes recién cortados como las zonas donde se soldó pierden la capa de zinc, sin embargo, el zinc más cercano al área desnuda pasa a convertirse en un ánodo de sacrificio que protegerá esa zona de la corrosión.
El Acero Pre galvanizado no se usa generalmente al aire libre pero puede ser utilizado en zonas secas o con atmósferas poco corrosivas preferiblemente bajo techo.
Después de la confección de una bandeja portacables, es sumergida totalmente en zinc fundido.
Una adhesión de carácter metalúrgico ocurre de manera tal que la pieza queda totalmente revestida de zinc incluyendo soldaduras y bordes.
La ventaja más importante de este método de recubrimiento es el espesor de la capa lograda. Las bandejas así tratadas tienen un mínimo de 66µ por cada uno de sus lados.
La capa de zinc es controlada por el lapso de tiempo que pasa sumergida en el baño de zinc así como también por la velocidad con que la pieza es retirada. El revestimiento logrado protege por partida doble al acero. En primer lugar como un escudo impermeable que cubre todo el conjunto. En segundo lugar en el caso de ocurrir un desconchamiento durante el proceso de transporte e instalación, el zinc circundante actuará como ánodo de sacrificio ante la acción de la corrosión.
El galvanizado en caliente por inmersión es recomendable para uso prolongado al aire libre y protegerá por 20 años ó más en la mayoría de los casos y aún en algunos medios industriales altamente corrosivos.
Revestimiento Epóxico:Puede solicitarse el acabado Epóxico para una gran mayoría de los productos Cabletray®.El proceso consiste en una deposición de pintura epóxica utilizando un sistema electrostático. El revestimiento Epóxico se utiliza cuando se requiere resistencia a los siguientes medios: alcalino, aromático, alifático o ácido (diluido en agua).
Los procedimientos usados en la fabricación de los sistemas portacables Cabletray ®, están dentro de las normas AWS D1.3 (American Welding Society Standard). Además nuestros soldadores son calificados bajo los códigos AWS.
